Pracovní postup: Kanalizační šachty a studny

Vzhledem k tomu, že kanalizační šachty jsou součástí systémů stokových sítí a kanalizačních přípojek, vychází výběr jednotlivých prvků šachty, jejich umístění ale také postup a způsob zabudování z odborného projektu stavby těchto systémů.

Projekt - základní informace bez nichž nelze budovat šachty

  • Hloubka uložení kanalizačního potrubí pod úrovní terénu (pro určení výšky šachty a výběr množství a druhů prvků šachty).
  • Počet vstupních otvorů a úhel napojení potrubí do šachty.
  • Jmenovitá světlost a typ potrubí (plastové, kameninové, korugované, betonové atd.). Důležité pro výrobu šachtového dna na zakázku, zejména typů, průměrů a místění plastových vložek, které se zabudovávají při výrobě dna.
  • Účel plochy, kde bude šachta umístěna (travnatá plocha, chodník, komunikace atd.). Důležité pro určení požadovaného zatížení a výběr zátěžových tříd poklopů a přechodových desek.
Pracovní postup - kanalizační šachty a studny
Pracovní postup - kanalizační šachty a studny

Zabudování šachet krok za krokem

  1. Vyměřte trasu kanalizační sítě a umístění šachet.
  2. Proveďte výkopy a upravte a zhutněte základové spáry v místě šachet dle projektu stavby.

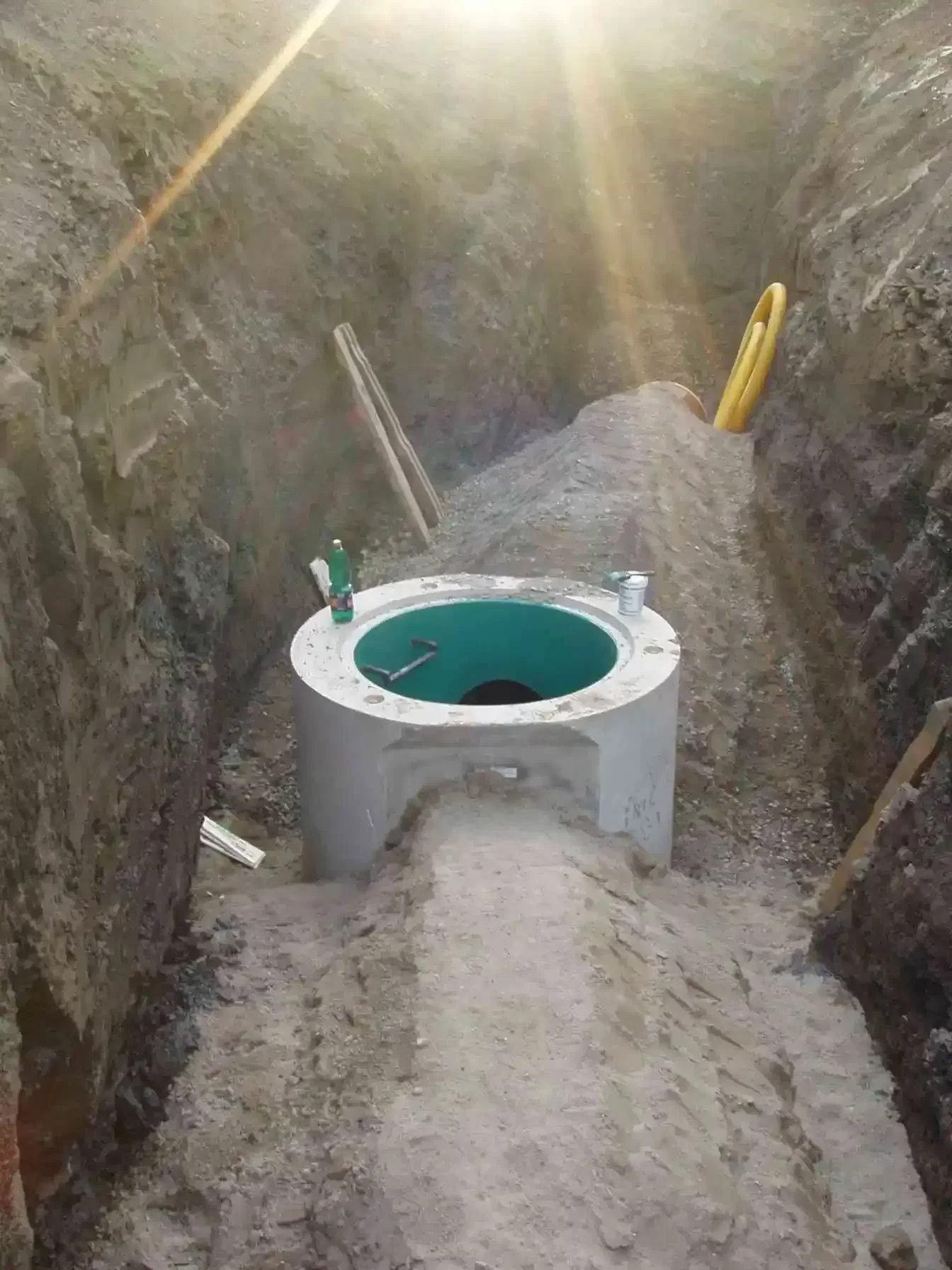

  3. Usaďte šachtové dno, natočte vstupní otvory do směrů linie potrubí a zkontrolujte nivelaci.
  4. Napojte potrubí do vložek otvorů šachtového dna a utěsněte ho dle pracovního postupu pro použitý typ potrubí.

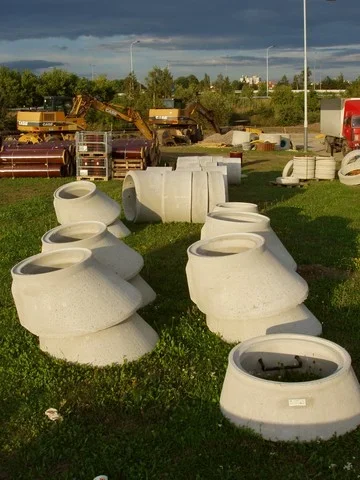

  5. Uložte následné prvky šachty na šachtové dno v pořadí skruže, přechodové skruže (nebo desky) a vyrovnávací prstence.

    Dílce šachet s tloušťkou stěny 90 mm, vyrobené dle normy DIN 4034-díl 2 jsou ve spojích po jejich očištění a navlhčení utěsňovány pomocí těsnící pěny Hanno-Brunnenschaum nebo Tytan dle návodu k použití.

    Dílce šachet s tloušťkou stěny 120 mm, vyrobené dle normy DIN 4034-díl 1 jsou ve spojích utěsňovány pomocí elastomerního těsnění (dle ČSN EN 681-1) řádně nasazeného na pero prvku. Pro správnou funkci těsnění je nutné profily tvořící spojení prvků natřít kluzným materiálem.
  6. Šachtové základy můžete na přání svých zákazníků opatřit ochranným nátěrem kynety.

Jednotlivé prvky jsou opatřeny množstvím zabudovaných prvků

  • Žebříkové stupadlo ocelové z PEHD ochranou krátké – typ KASI-B-St.
  • Kapsové stupadlo plastové z PEHD krátké KASI.
  • Hmoždinka z PEHD pro zabudování žebříkových stupadel.
  • Úchyt DEHA pro manipulaci se šachtovými dny.
  • Plastové vložky pro zabudování do šachtového dna pro různé typy a průměry potrubí.
  • Plastová kyneta pro šachtové dno typ TZZPK-1000/700/150.
